芯片如何制造？EUV光刻技术详解
在我们的数字世界中，从你手中的智能手机，到驱动着人工智能浪潮的超级计算机，其核心都离不开一个微小而又极其复杂的产物——微芯片。这些芯片上雕刻着数十亿个肉眼不可见的晶体管，它们是现代科技文明的基石。然而，你是否曾想过，这些令人叹为观止的微观奇迹是如何被制造出来的？ 将带领我们踏上一段超越想象的旅程，深入探索半导体制造的核心秘密——极紫外光刻（EUV）技术。它不仅是一项技术，更是一门将物理学、光学、精密机械和化学推向极致的艺术。本文将为您详细拆解这项被称为“纳米芯片影印机”的顶尖科技，揭示其工作原理、关键部件以及背后的工程奇迹，让您对芯片制造的理解，从抽象的概念跃升为清晰的认知。
微芯片制造的“影印机”：光刻技术简介
微芯片的制造过程如同在一张硅晶圆上进行纳米级别的“影印”，而光刻机就是完成这一任务的关键工具，它将复杂的电路图层层叠叠地复制到芯片上。
一片小小的芯片上集成了数十亿个晶体管，其最小特征尺寸已经达到了10纳米，这比人类头发丝的直径还要小上数千倍。要将如此精细的图案印刻到芯片上，需要一种高度精密的工具，也就是我们所说的光刻机。
一台“纳米级的微芯片影印机”（“nanoscale microchip photocopiers”）。它的主要功能是获取一个被称为“光掩模”（photo mask）的蓝图设计，利用光线和一系列复杂的镜片，将蓝图上的图案缩小并准确无误地投影到硅晶圆上。这个过程被反复执行，直到一个完整的晶圆上印刻出多达一百多个微芯片的图案。
EUV的超凡能力：超越想象的微观尺度

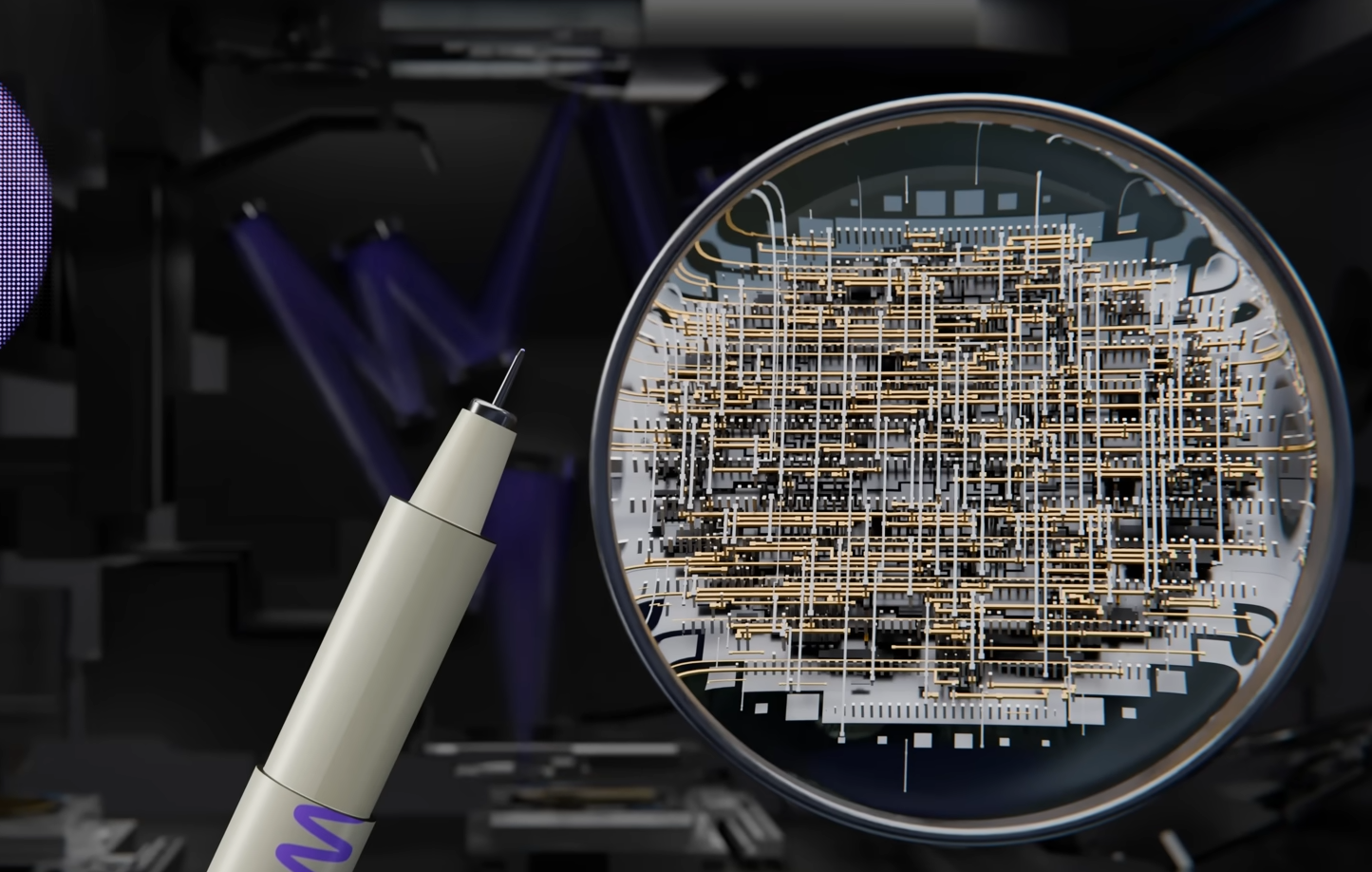

EUV光刻技术能够制造出芯片中最小、最关键的底层结构，其精度之高，用一个形象的比喻来说，可以在一个指甲盖大小的芯片上塞进一个大型图书馆的所有文字信息。
EUV光刻机在整个芯片制造流程中的独特作用。它主要用于对微芯片底层进行图案化，因为这些层承载着最微小的特征尺寸，是决定芯片性能的关键。而芯片的更高层则通常使用其他不太复杂的工具来完成。

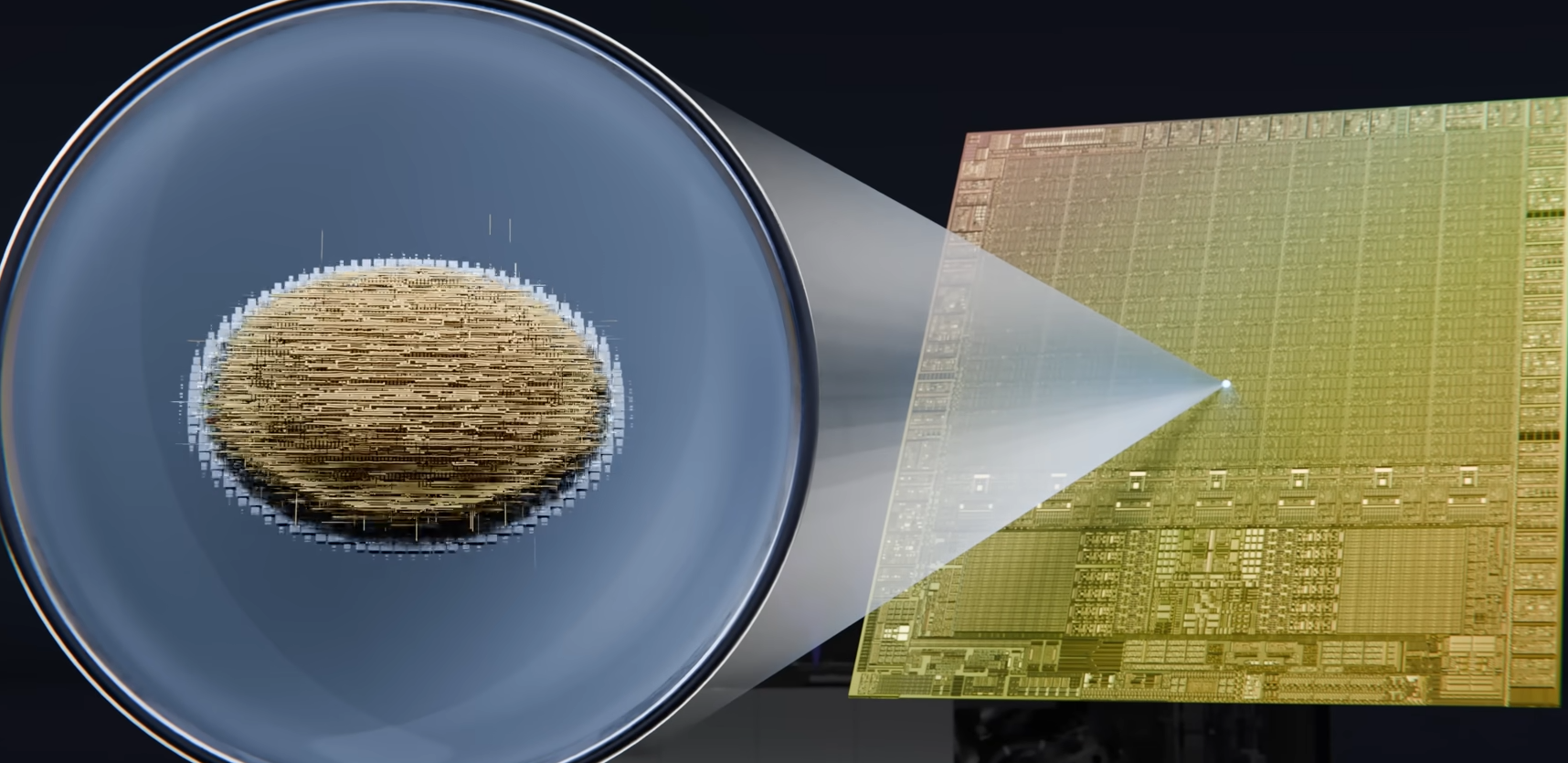

为了帮助理解EUV技术的惊人尺度，并提出了一个生动的思想实验。如果将一个EUV光刻系统放大到能在一本书上进行影印的尺寸，那么在一个标准的GPU芯片上，所能容纳的文字量将是令人难以置信的：它不仅可以装下所有七本《哈利·波特》系列小说，所有斯蒂芬·金的作品，甚至还能容纳一个本地公共图书馆内的所有书籍。这个比喻直观地传达了EUV技术在微观世界中无与伦比的图案密度和信息承载能力。
光刻过程详解：“模板”与“喷漆”的艺术
芯片制造的核心流程，是一个类似于“通过模板喷漆”的过程，需要通过多层光刻、显影和清洗，将复杂的电路图一层一层地构建起来。
光刻过程类比为“通过一个模板喷漆”，这让复杂的工艺变得容易理解。EUV光刻机的作用，正是要在硅晶圆上构建出这个微观的“模板”（stencil）。
具体步骤如下：
涂覆光敏材料：首先，在光洁的硅晶圆上均匀涂上一层对光敏感的材料，即“光刻胶”（photoresist）。
曝光投影：然后，利用光刻机将来自光掩模的图案，通过极紫外光准确地投影到光刻胶上。被光线照射到的区域，光刻胶的化学性质会发生改变。
显影清洗：最后，用一种特殊的溶剂对晶圆进行显影处理。溶剂会洗去那些被光线照射过的光刻胶（正性光刻胶）或未被照射过的光刻胶（负性光刻胶），留下一个坚硬的、与光掩模图案完全一致的“模板”。
这个“模板”和“喷漆”的过程，需要针对芯片的每一层重复进行。一个复杂的GPU芯片可能需要重复约80次这样的循环，整个制造周期长达四个月。视频还提到，对于那些技术要求不那么高的芯片，可能会使用不同的、更便宜的“深紫外光”（DUV）光刻技术，这表明了EUV技术在半导体制造中的高端定位。
EUV系统的五大核心组件：工程的巅峰之作
EUV光刻机是一个由五个核心部分组成的复杂系统，每一个部分都代表着物理学和工程学的极致成就，协同工作以实现前所未有的精度。
EUV系统的五个关键组成部分，揭示了其背后令人难以置信的工程学挑战：
光源（Light Source）：EUV光波长仅为13纳米，因此是制造10纳米尺寸图案的理想选择。这种光线是如何产生的？视频揭示了其惊人的过程：通过向一滴微小的锡液滴发射两束高能激光脉冲。第一束激光将锡滴蒸发成云雾状，第二束激光则瞬间将其汽化为炽热的等离子体，这个等离子体就会发出所需的极紫外光。
照明器（Illuminator）：EUV光极易被大多数材料吸收，因此整个系统必须处于真空状态，并使用一系列镜片来控制光线。照明器中的镜片将EUV光整形为一道均匀的光带，确保光线以精确的角度照射到光掩模上。这些镜片由数十层交替的硅和钼制成，能够有效反射EUV光。
光掩模与工作台（Reticle & Stage）：光掩模承载着芯片单层的完整设计，它被放置在光掩模工作台上。光掩模本身是一个特殊的布拉格反射镜，上面覆盖着图案，以阻挡不需要的光线。视频强调，一个光掩模的成本高达30万美元，且必须完美无缺，因为任何一个缺陷都会导致晶圆上的每一个芯片报废。
投影光学系统（Projection Optics）：这一系列镜片的作用是将光掩模上的图案以四倍的比例缩小，并精准地聚焦到晶圆上。视频提到了“瑞利判据”（Rayleigh criterion），这是决定光刻机分辨率的核心公式，它将光线的波长和投影光学系统的数值孔径（NA）联系起来。

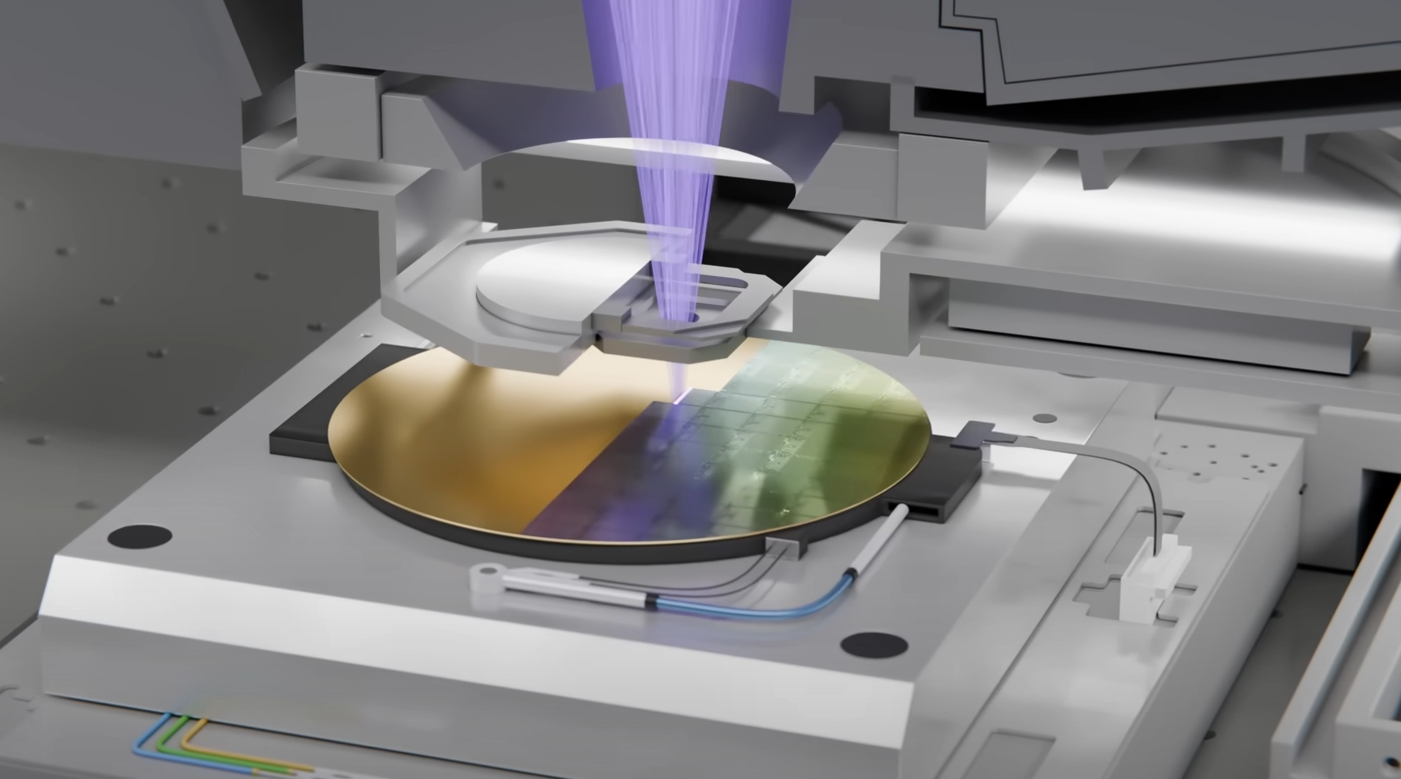

晶圆传输系统与工作台（Wafer Transport System & Stage）：这是整个系统中实现极致精度的“心脏”。视频重点介绍了“双工作台系统”（twin scan），它允许一台晶圆在进行曝光的同时，另一台晶圆正在进行精确的对齐测量，这极大地提高了生产效率。为了实现纳米级的精确移动，这些工作台悬浮在电磁桌上，并使用静电夹具来固定晶圆。
产业洞察核心认知
核心认知：芯片制造的本质是利用光刻技术进行纳米级的“影印”，而EUV光刻机是目前最先进、精度最高的“影印机”。
技术原理：EUV光线由激光汽化锡液滴产生，并在真空环境中通过一系列高精度镜片进行引导和投影。
工程挑战：EUV系统的每一个部分都充满了巨大的工程挑战，从光源到光学系统再到工作台的精密控制，都体现了人类在物理和工程领域的顶尖成就。
产业洞察：EUV技术的成本和复杂性极高，这使得它成为半导体行业最核心的战略资产，直接影响着芯片产业的竞争格局。
