芯片认知入门：定义、分类与设计流程
芯片（IC，集成电路）是现代电子系统的“大脑与心脏”。它决定了设备的性能和体验。本篇文章带你通俗了解芯片的定义、分类和设计流程，并附上图示帮助理解。
一、什么是芯片？
定义
芯片是把大量晶体管、电阻、电容等电子元件集成在一小片硅片上的微电路。它能执行运算、存储、控制等功能。为什么用硅
硅资源丰富、加工工艺成熟，并且具有半导体特性（既能导电，也能绝缘），因此成为最常用材料。生活中的应用
手机、电脑、智能手表、汽车电子、无人机……几乎所有电子设备都依赖芯片。

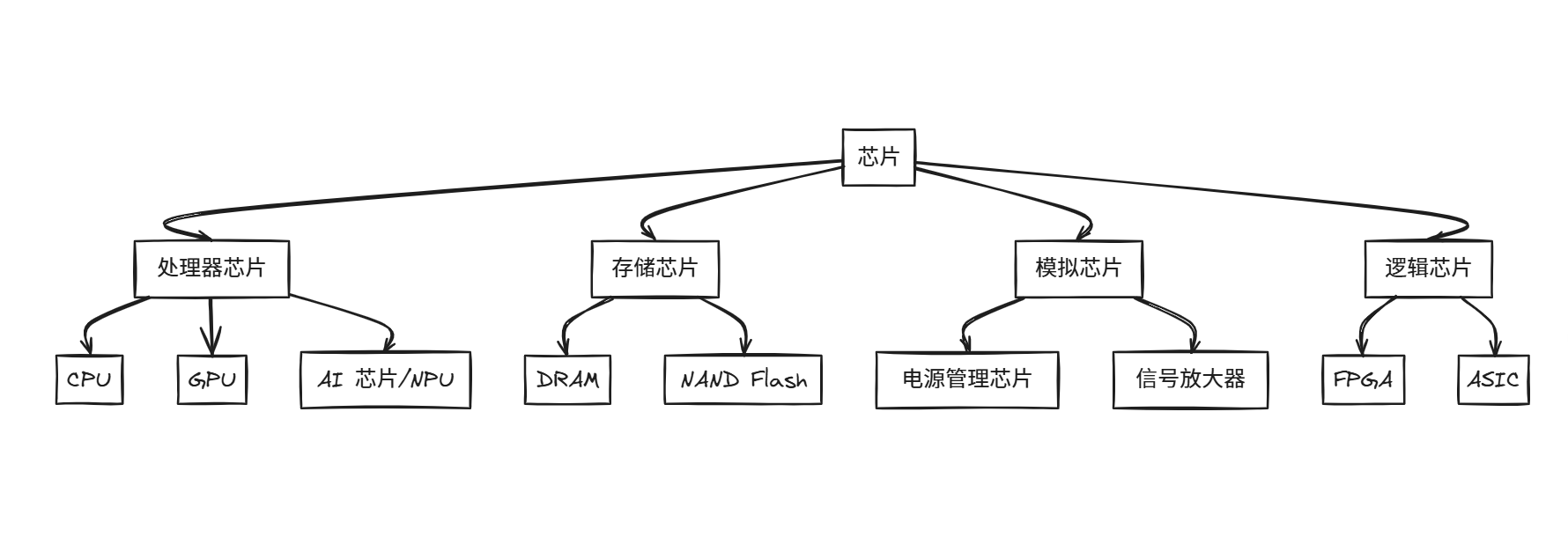

二、芯片的分类
不同芯片有不同的用途。可以按应用场景分为以下几类：
| 分类 | 特点 | 应用场景 |
|---|---|---|
| ASIC 专用芯片 | 定制化，性能高，成本大 | 通信、AI 专用处理器 |
| ASSP 标准应用芯片 | 类似 ASIC，但可通用 | USB/以太网控制器 |
| SoC 系统级芯片 | 把 CPU、存储、外设集成到一颗芯片里 | 手机、平板 |
| FPGA 可编程芯片 | 灵活可改写，开发快 | 原型验证、科研 |
| MCU 微控制器 | 成本低，功耗低 | 家电控制、电机驱动 |
| MPU 通用处理器 | 计算能力强 | PC、服务器 |

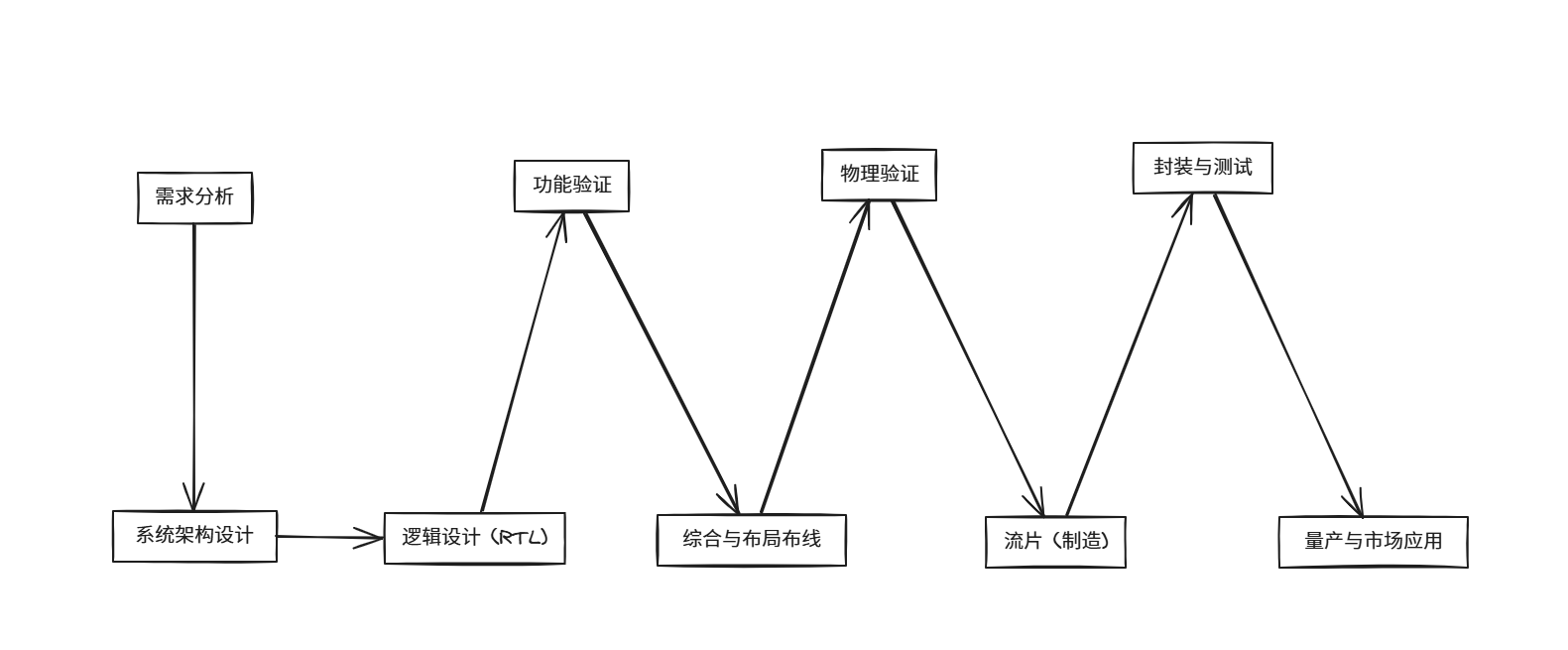

三、芯片设计流程
设计芯片就像盖一座大楼，需要严格的步骤：
- 系统规格 → 定义芯片要做什么（性能、功耗、接口）。
- 架构设计 → 拆分功能模块，选用 IP 模块。
- 架构验证 → 确认设计满足性能与功耗目标。
- 设计输入 → 用硬件描述语言（HDL）编写逻辑。
- 功能仿真 → 模拟测试逻辑正确性。
- 逻辑综合 → 转换为门级电路，检查时序。
- 布局布线 → 在硅片上确定电路位置与连线。
- 验证检查 → 功能、时序、电气规则检查。
- 制造与封装 → 晶圆厂生产 + 封装测试。
- 后硅验证 → 在实际系统中测试可靠性。

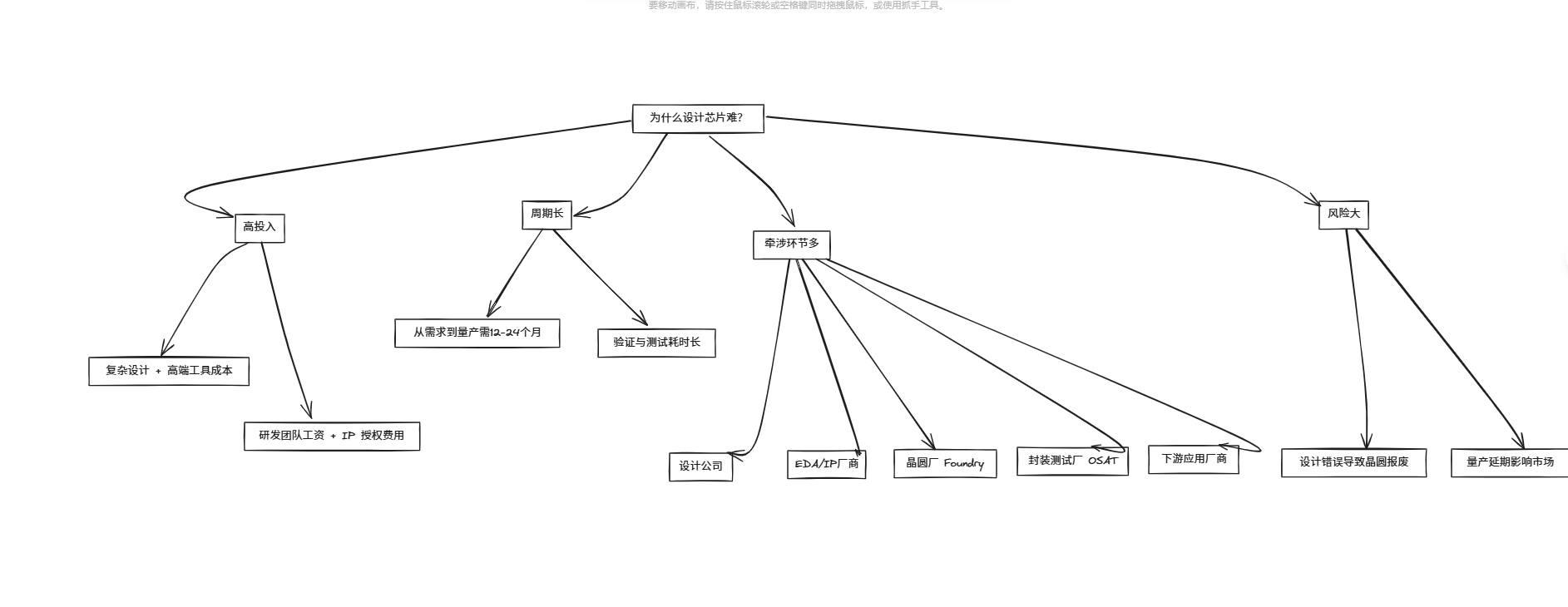

四、为什么设计芯片这么难？
- 投入高：一个复杂芯片可能需要上亿美元研发成本。
- 周期长：从需求到量产，可能需要 12-24 个月。
- 牵涉广：设计、EDA 工具、晶圆厂、封装厂、测试厂多环节协作。
- 风险大：设计出错可能导致一整批晶圆报废。
五、认知提升建议
- 理解分类：知道哪些芯片适合通用，哪些是专用。
- 关注设计流程：能帮助理解为什么芯片贵、交付慢。

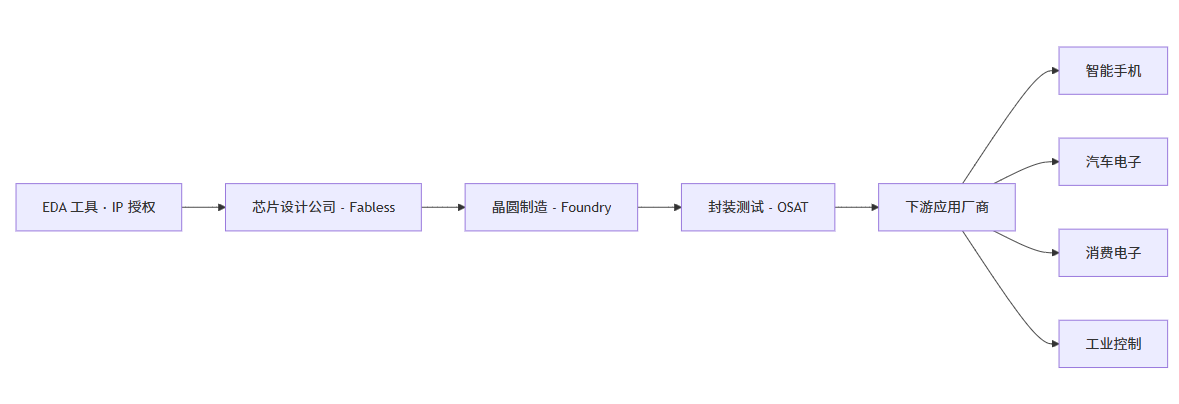

- 看清产业链：芯片不仅是设计，还要靠制造、封装、测试环节配合。
- 思考未来趋势：国产替代、先进制程、AI 芯片、车规级芯片等，都是重点方向。
六、互动思考
- 你觉得未来 5 年，国产芯片突破点最可能在哪个领域？
- 如果让你选一个方向投资，你会选 AI 芯片、车规级芯片、还是 MCU？为什么？
✍️ 小结
芯片不仅是冷冰冰的“硅片”，它背后凝聚了全球科技、产业链、经济博弈的精华。理解芯片，就是理解未来科技发展的方向。
